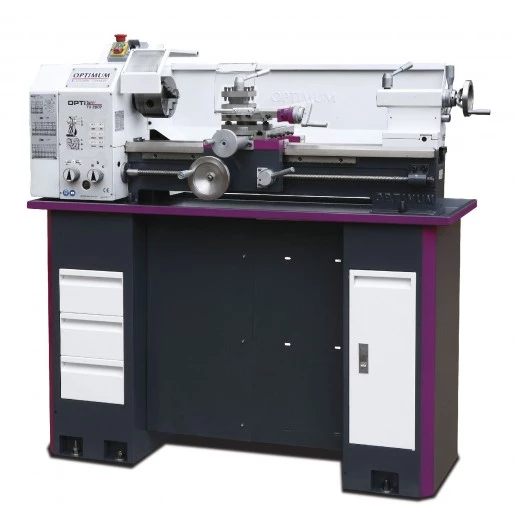

Optimum Tour à Métaux 713427001 Optiturn TU2807 Tour 230 Volt

Optimum Optiturn TU2807 Tour 230 Volt

Tour de haute précision pour l’utilisateur exigeant.

• Guides de lit à prisme trempés par induction et rectifiés avec précision
• Concentricité garantie du nez de la broche meilleure que 0,009 mm
• Affichage numérique de la vitesse des broches (modèle Vario uniquement)
• Finition élevée et précise
• Entraînement d’alimentation à fonctionnement doux avec engrenages arrondis, fonctionnant dans un bain d’huile.
• Sélecteur droite – gauche
• Bouton d’arrêt d’urgence et bouton marche/arrêt distincts
• Pour le tournage affleurant, le tournage longitudinal, le tournage conique et le filetage.
• La broche trapézoïdale roulée est soutenue par 2 roulements frittés.
• Roulements à rouleaux coniques dans la classe de qualité P5
• Paliers de butée
• Lit à prisme nervuré robuste en acier moulé, trempé par induction et finement rectifié.
• Protection du mandrin avec micro-interrupteur, protection solide du ciseau et belle protection contre les éclaboussures.
• La tête libre peut être déplacée de +- 5 mm pour le tournage des cônes.
• Un jeu de roues interchangeables permet d’obtenir une large gamme d’enfilage.
• Avec un arbre d’alimentation pour le filetage ou le tournage longitudinal automatique.
• Moteur puissant et sans entretien.
• Construit selon la norme DIN8606.
• Autres tensions disponibles sur demande 3x220V/50Hz et 3x440V/60Hz
• Note : 3x220V = courant de puissance (puissance motrice). Ce n’est pas la même chose que 1x230V mono = courant alternatif.

Caractéristiques techniques

• Tension V 1×230
• Puissance du moteur kW 0,85
• Hauteur du centre mm 140
• Entraxe mm 700
• Diamètre de rotation au-dessus du lit mm 266
• Longueur de tournage dans le pont du lit mm 180
• Largeur du lit mm 180 Tête
• Nombre de vitesses 6
• Vitesse de la broche min-1 150-2 000
• Spilkonus MK 4
• Alésage de la broche mm 26
• Étapes de câblage et alimentation électrique
• Avance longitudinale mm/O 0.07-0.2
• Coupe-fil métrique M 0,2-3,5
• Pouce coupe-fil Gg/1 56-8
• Guide et chariot
• Trajectoire de la lame du ciseau mm 60
• Course du chariot transversal mm 160
• Hauteur du porte-burin mm 13,5
• Tête détachable Konus MK 2
• Tête libre mm 85
• Poids kg 180,00
• Dimensions (l x l x h) mm 1 370x640x535

Livrasion standard

• Mandrin à 3 griffes 125 mm
• Point central fixe MK2
• Point central fixe MK4
• Meenemer
• Protection du mandrin et du burin, protection contre les éclaboussures et conteneur à copeaux.
• Porte-couteau quadruple
• Jeu de roues de rechange
• Touches de commande
• Protocole d’échantillonnage
• Manuel en anglais, inscriptions, marque CE et déclaration CE conformément à la Directive Machine 2006/42/CE, à la Directive Basse Tension 2006/95/CE et à la Directive CEM 2004/108/CE.
